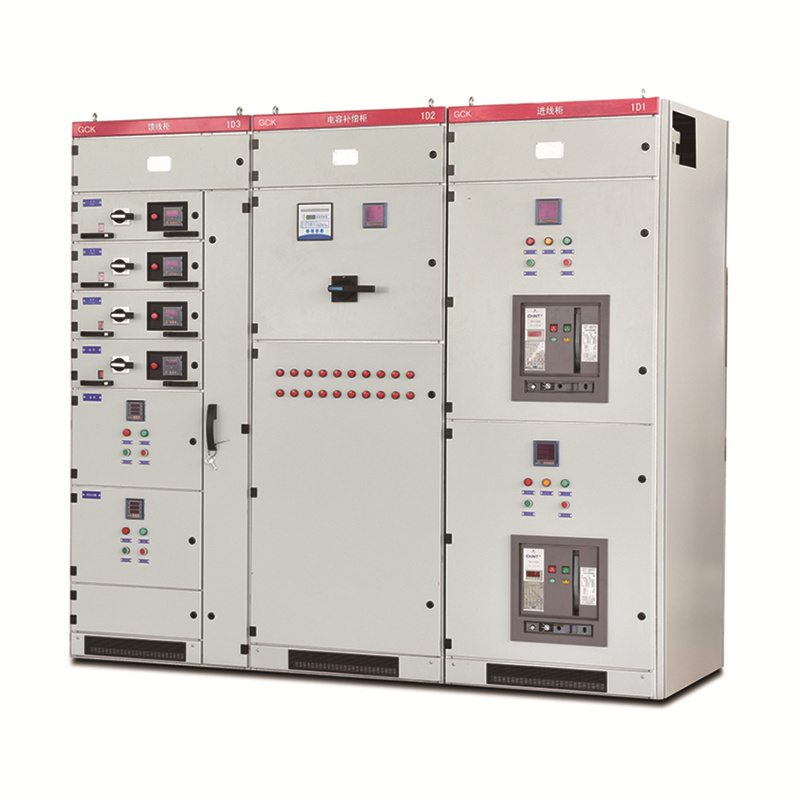

GCK低压抽出式开关柜由动力配电中心(PC)柜和电动机控制中心(MCC)二部分组成，适用于发电厂，变电站，工矿企业等电力用户作为交流50Hz，最大工作电压至660V，最大工作电流至3150A的配电系统中作为动力配电，电动机控制及照明等配电设备的电能转换分配控制之用。

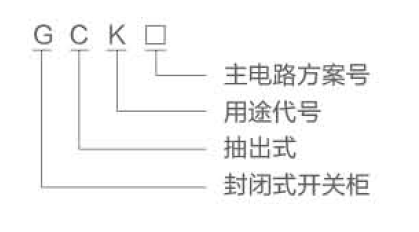

型号含义

使用条件

◆海拔不超过2000m;

◆周围空气温度不高于＋40℃，并且24h 内平均温度不高于+35℃，周围空气温度不低于―50℃;

◆大气条件:空气清洁，相对湿度在温度为+40℃时不超过50%，在温度较低时允许有较高的相对湿度，列如:+20℃时为90%;没有火灾，爆炸危险,严重污秽，化学腐蚀及剧烈震动的场所;

◆与垂直面倾斜不超过5°;

◆本产品适合以下温度运输储存:-25℃~+55℃，在短时间内(不超过24h)不超过+70℃。

注:如上述使用条件不能满足时，应由用户在订货时向制造厂方提出，协商解决。

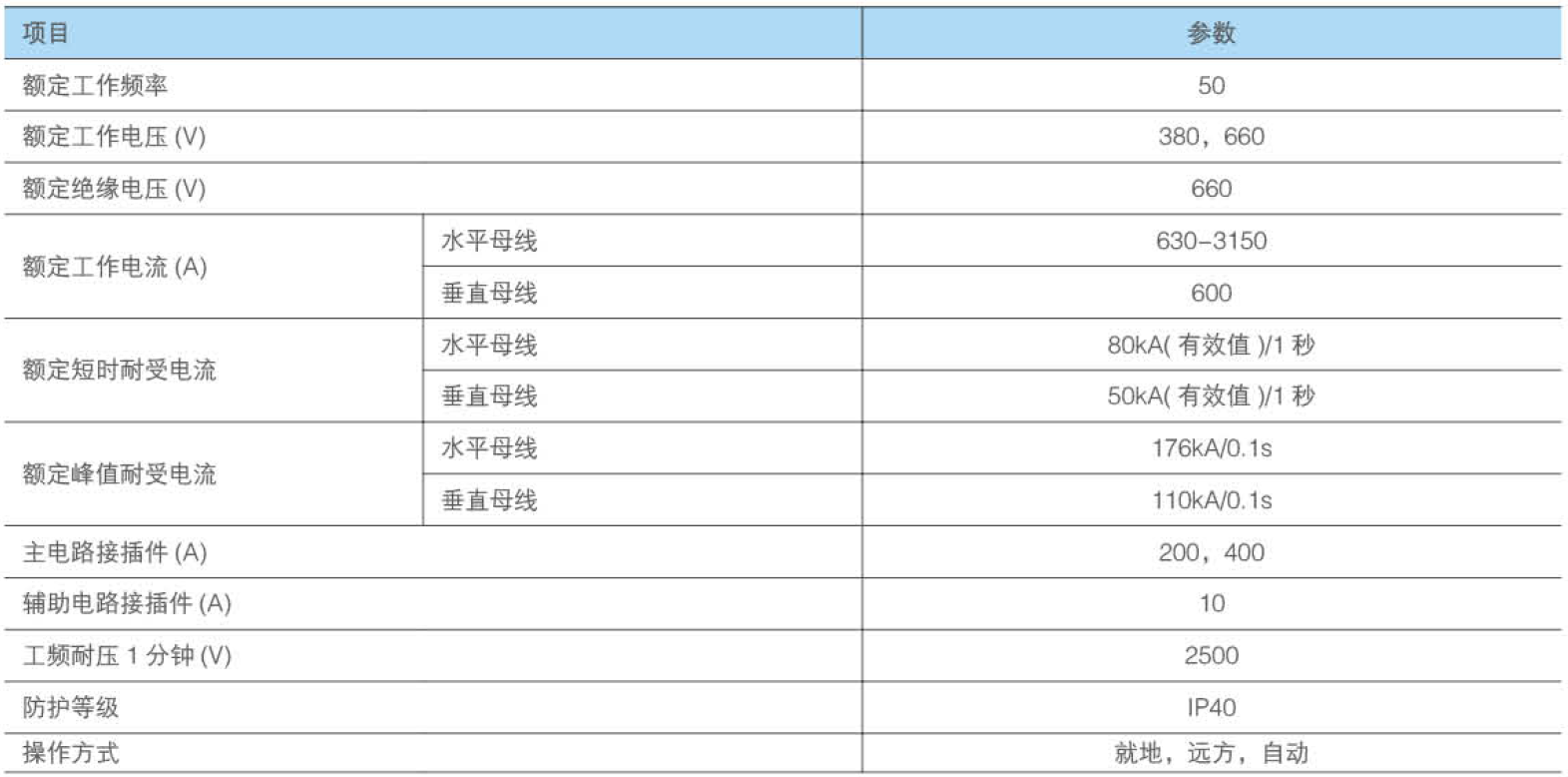

主要技术参数

结构特征

◆本系列产品的基本柜架为组合装配式结构，柜架的全部结构件通过螺钉紧固互相连接成基本框架，再按需要加上门、档板、隔板、抽屉、安装支架以及母线和电器组件等零件，组装成一台完整的开关柜,本柜有下列特点:

◇框架采用形钢材，利用三维角板定位，螺栓连接无焊接结构从而避免了焊接变形和应力，提高了安装精度。

◇框架及零部件安装孔按模数E=20mm变化。

◇内部结构件采用镀锌处理。外部经酸洗和磷化处理后,采用静电环氧粉末喷涂。
