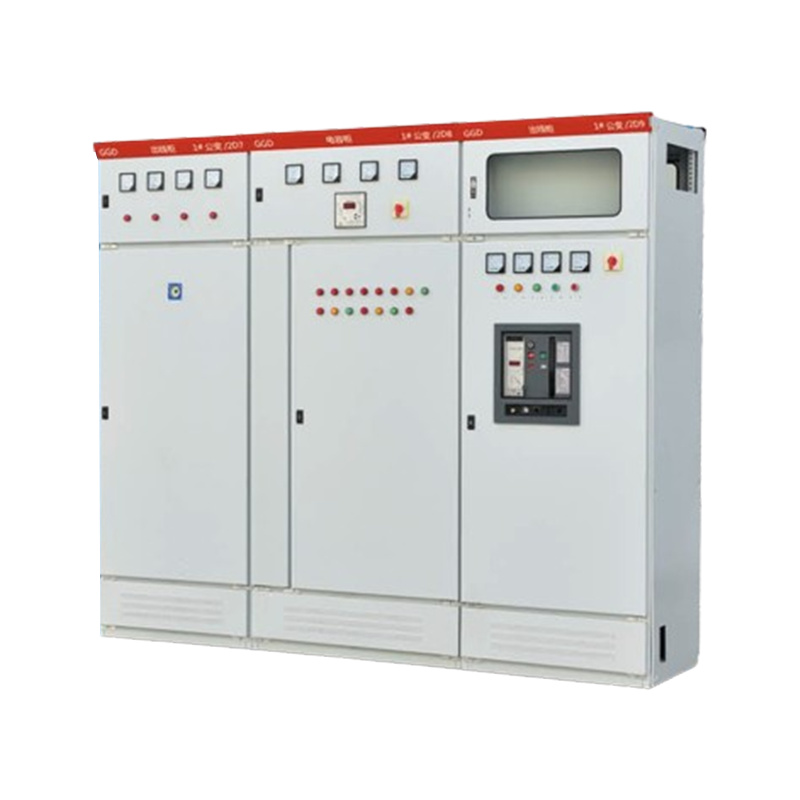

GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流.50Hz，额定工作电压380V，额定工作电流至3150A的配电系统，作为动力、照明及配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部主管上级与广大电力用户及设计部门的要求，本着经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点,可作为低压成套开关设备的更新换代产品使用。

GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》等标准。

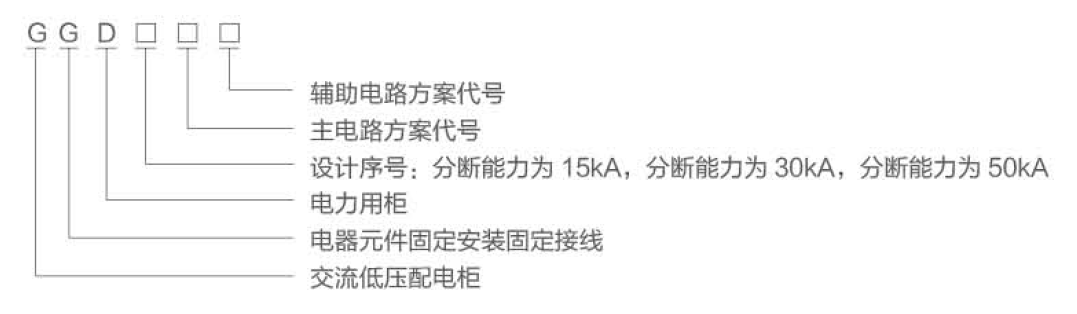

型号含义

使用条件

◆周围空气温度不高于＋40℃，不低于-5℃,24h内的平均温度不得高于+35℃;

◆户内安装使用，使用地点的海拔高度不得超过2000m;

◆周围空气相对湿度在最高温度为+40℃时不超过50%，应在较低温度时允许有较大的相对温度(例如+2O℃时为90%)考虑到由于温度的变化可能会偶然产生凝露的影响;

◆设备安装时与垂直面的倾斜度不超过5°;

◆设备应安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所;

◆用户有特殊要求时可与制造厂协商解决。

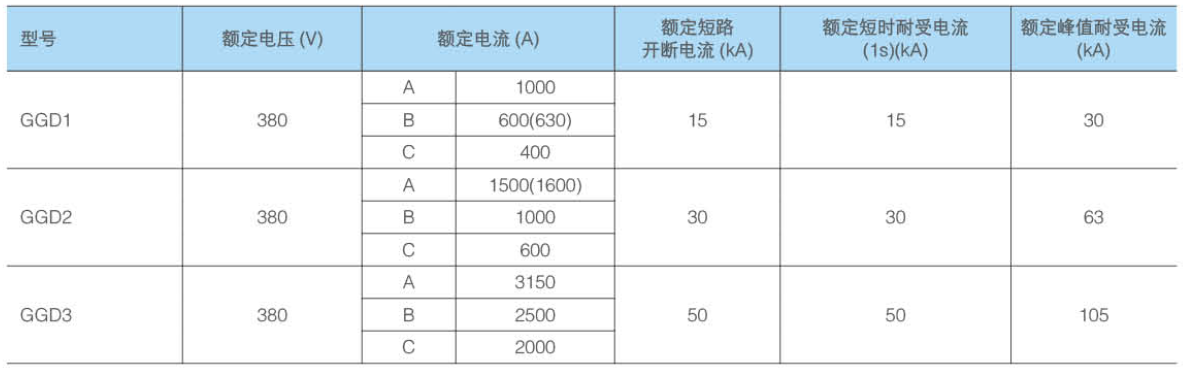

基本电气参数

基本电气参数

◆GGD型交流低压配电柜的柜体采用通用柜的形式，框架用8MF冷弯型钢经局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以保障柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模的安装孔。通用系数高，可以使工厂实现预生产，既缩短了生产制造周期,也提高了工作效率。

◆GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热时，热气上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

◆GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新。

柜门用转轴式活动较链与框架相连，安装、拆卸方便，门的折边处均嵌有一根山型橡塑条，关门时门与框架之间的嵌条有一定压缩行程，能防止门与柜体直接碰撞,也提高了门的防护等级。

◆装有电器元件的仪表门用多股软铜线与框架相连，柜内的安装件与框架间用滚花螺钉连接，整柜构成完整的接地保护系统。

◆柜体面漆选用聚脂桔形烘漆，具有附着力强，质感好，整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视觉环境。

◆柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。柜体的防护等级为IP30，用户也可根据使用环境的要求在IP20-- IP40之间选择。
