GZDW直流屏,适用于不同电压等级的变电站、发电厂、工矿企业电气化铁路及高层建筑等领域、可作为高压开关、继电保护、自动装置的操作电源盒控制电源。系统采用一体化设计思想，由监控模块、整流模块、绝缘监测模块、开关量监测模块、降压模块等构成，具有技术先进、配置合理、监测智能化、操作简单等特点。可与上位机通讯，方便地实现“遥测、遥控、遥信、遥调”四遥功能,是无人值守的理想直流设备。

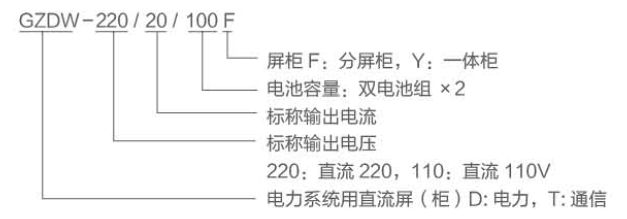

型号含义

功能特点

◆两路交流输入自动切换,保障系统正常运行;

◆超宽的电压输入范围,电网适用性强,可用于环境相对恶劣的场所;

◆采用高频开关电源技术,模块化设计,N+1热备份,可靠性高;

◆整流模块可以带电热插拔,日常维护方便快捷;

◆充电模块采用国际新软件开关技术,转换效率高，电磁干扰小;

◆硬件低差自主均流技术，模块间输出电流不平衡度典型值±3%;监控可选用液晶屏、触摸屏、界面友好丰富，操作简单方便;

◆监控实时对系统运行实施全面监测和控制，可进行系统设置、信息查询，也可通过后台监控和远程监控对系统实施“遥测、遥控、遥信、遥调”四遥功能实现无人值守;

◆监控可自动对蓄电池电压、充放电电流及蓄电池温度补偿精确管理，具有过欠压、过温告警及故障告警，保障蓄电池工作在至佳状态，延长蓄电池的使用寿命;

◆具备手动、自动调压功能及支路绝缘检测功能;

◆可靠的防雷和高度的绝缘防护措施，保障系统和人身安全;

◆提供RS232、RS485 两种通讯接口，和RTU、CDT、MODBUS三种通讯规约选择;

◆备有扩展接口可接入外部其它设备。

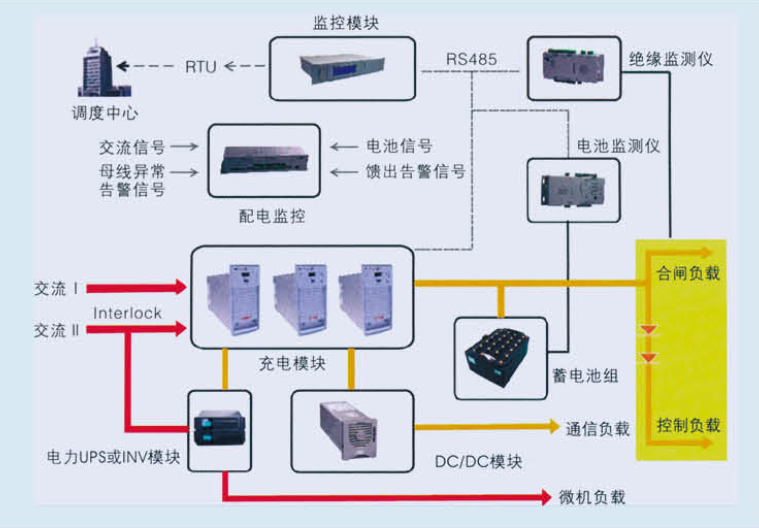

工作原理

两路市电经过自动切换输入一路交流，给整流模块供电。整流模块将输入的交流AC转换为直流DC给蓄电池充电,同时给合闸母线(合母)负载供电;另外合闸母线通过降压模块后给控制母线(控母)负载供电,系统中运行的各种功能模块受主监控和后天监控及远程监控的控制，监控可实时显示运行信息、查询信息及操控系统。
